Klass A stereoförstärkare – slutsteg byggsats

Klass A förstärkare är kända för sin höga ljudkvalitet och låga distorsion. Då effekt- transistorerna är i drift kontinuerligt elimineras övergångsdistorsion. Säljer mitt projekt som tyvärr inte blev klart! Det är en amerikansk konstruktion – LANG – som blev mycket populär. Tidningen Elektor hade en liknande klass A konstruktion, som kallades AXL. Till den fanns det kretskort att köpa. Jag har använt dessa för att bygga LANGs förstärkare. Bara mindre modifieringar behövdes. Jag har dock valt att ha bara ett par utgångstransistorer per kanal. Uteffekten blir mindre, men den blir inte lika varm heller. Ingående bygginstruktioner, kretsscheman m.m medföljer. Drivsteget till LANG kräver en separat strömkälla på 2 x 24 V DC, men med liten strömpapacitet, se instruktionerna i länken nedan. Transistorerna i ingångsteget har jag matchat (hfe) för minsta distorsion. Metallfilmsmotstånd genomgående. Högkvalitativa, uppmätta kondensatorer. Konstruktionen är gjord för dubbla nätdelar; kanalseparationen blir bättre och konstruktionen klarar svårare högtalarlaster.

Mer information här: LANG: https://linearaudio.net/sites/linearaudio.net/files/lang%20class%20A.pdf AXL: https://fran008.net/wp-content/uploads/2023/12/AXL_AMP-Elektor-1985- 03-1.pdf

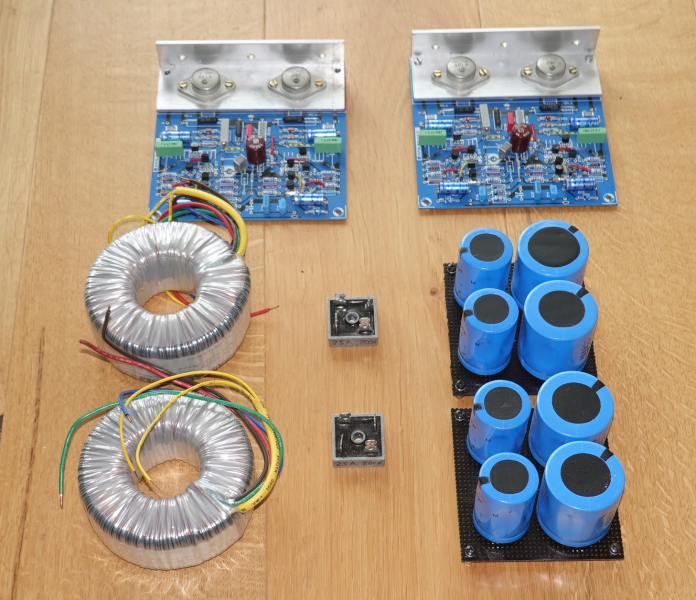

Det jag säljer är

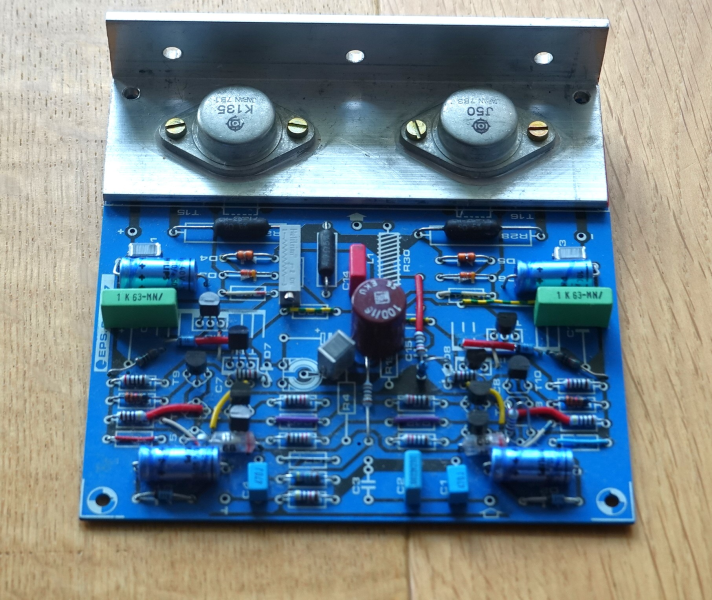

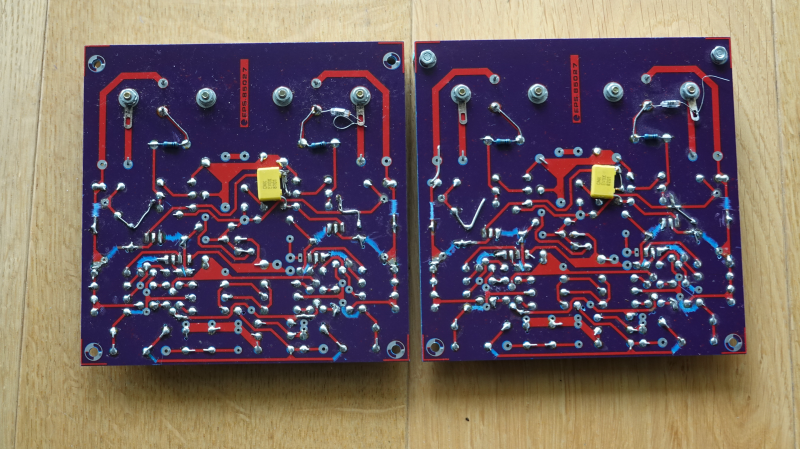

- Två monterade kretskort med monteringsvinkel i aluminium

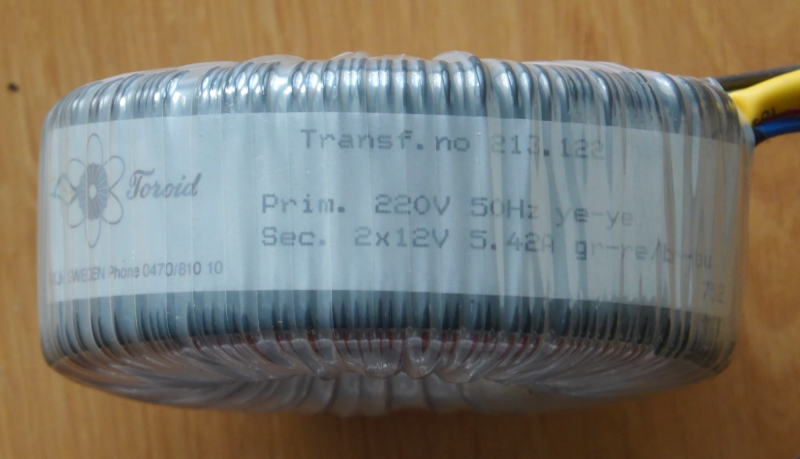

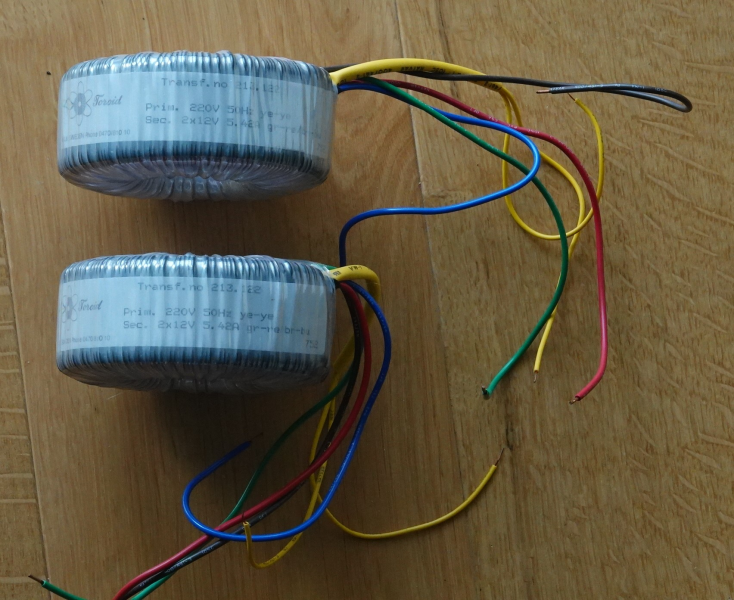

- Två ringkärne-transformatorer från svenska Toroid i Växjö; 2 x 12V , 5,42 A. Ger
drygt 2 x 17V likriktat

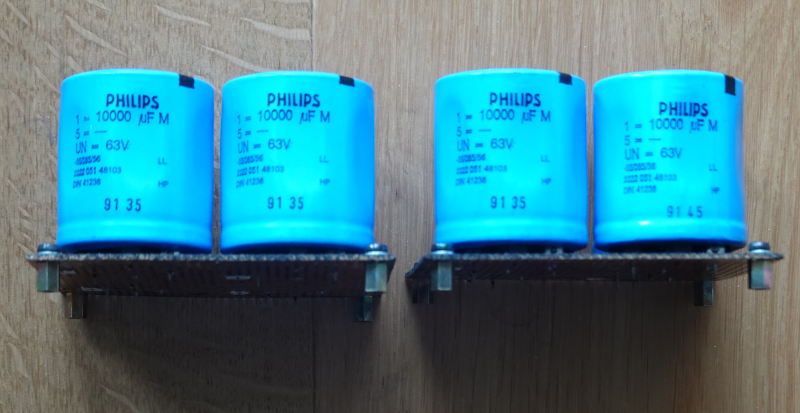

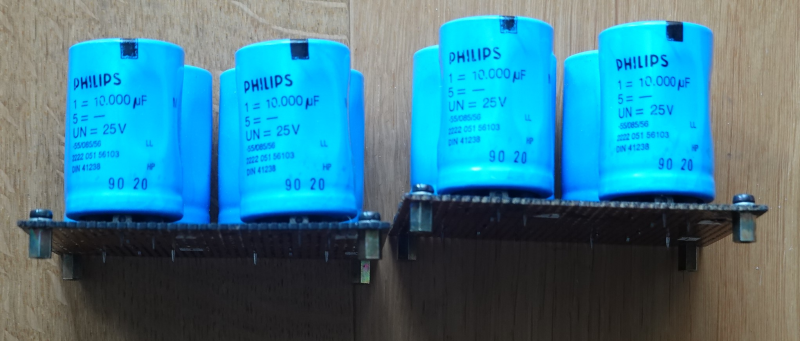

- Åtta, högkvalitativa kondensatorer för nätdelen; 4 x 10 000 uF/63V + 4 x 10 000
uf/25 V monterade på separat kretskort.

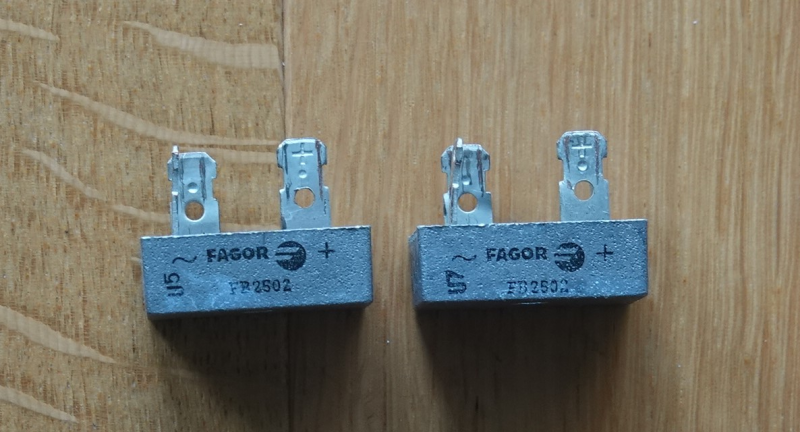

- Två likriktar-bryggor; 200V / 25 A

Jag har inte testat förstärkaren – men har byggt den noggrant enligt instruktionerna. Det behövs ordentliga kylflänsar då en Klass A förstärkare blir varm. Fraktkostnad för 5kg betalas av köparen.
